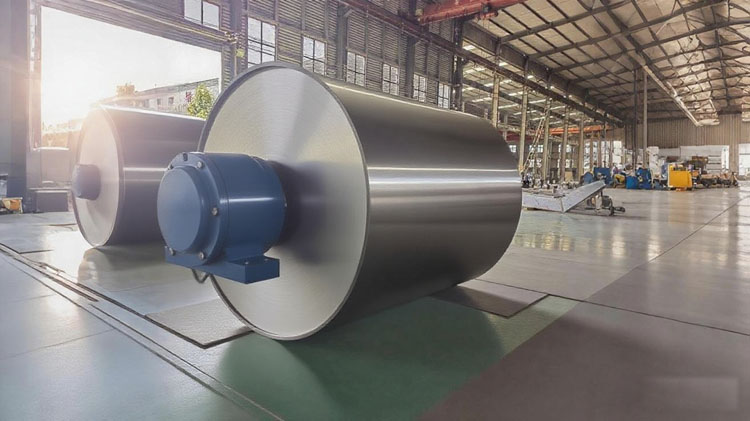

أسطوانة التجفيف
1000/1250/1500/1800/2000/2500/3000/3660/3800
يعد المجفف الأسطواني المصنوع من الحديد الزهر جزءًا مهمًا من ماكينة الورق. وفي عملية صناعة الورق، فهو عبارة عن وعاء ضغط يستخدم لتجفيف الورق. يمثل عدد أسطوانات التجفيف المصنوعة من الحديد الزهر حوالي 2/3 إجمالي عدد أوعية الضغط في صناعة الورق. تتمثل وظيفة المجفف الأسطواني في تجفيف الرطوبة الموجودة في الورق وتزيين سطح الورق. الأجزاء الرئيسية لأسطوانة التجفيف: غلاف الأسطوانة، قضيب الاضطراب، السيفون، الغطاء النهائي، غطاء فتحة التفتيش، المحامل، رأس العمود، وصلة البخار، إلخ.
توصيل
EXW,FOB,CFR,CIF
من أجل الحد الأدنى
1 جلس
القدرة على التوريد
200جلس / عام
المكان الأصلي للإنتاج
الصين
فترة التخزين
20نيسان
كمية
US $7000.00 - US $50000.00
/ جلس
مقدمة عن أسطوانة التجفيف الصناعية
يُعد جهاز أسطوانة تجفيف الورق المصنوع من الحديد الزهر جزءًا حيويًا ومكونًا أساسيًا في ماكينات تصنيع الورق.
خلال مراحل إنتاج الورق، تعمل أسطوانة السخان للورق الصناعي كوعاء ضغط متخصص، وتُستخدم بشكل رئيسي لإزالة الرطوبة وتجفيف الورق بشكل متكامل.
وتشكل وحدات أسطوانة التجفيف حوالي ثلثي العدد الإجمالي لأوعية الضغط المستخدمة في خطوط صناعة الورق المتكاملة.
تتمثل الوظيفة الأساسية لـأسطوانة تجفيف الورق في التخلص من الرطوبة المحتجزة داخل ألياف الورق، بالإضافة إلى تنعيم وتحسين مظهر سطح الورق النهائي.
تتكون أسطوانة السخان للورق الصناعي من مجموعة قطع رئيسية تشمل: غلاف الأسطوانة، قضيب الاضطراب، أنابيب السيفون، الأغطية النهائية، غطاء فتحة الفحص، المحامل، رأس العمود، وصلات توصيل البخار وغيرها من المكونات المساعدة.
تُصنع أنواع أسطوانة التجفيف بشكل عام من سبائك الحديد الزهر عالية الجودة مثل HT250 و HT300.
وفيما يخص معايير التصنيع الدقيقة، يُشترط في صناعة أسطوانة تجفيف الورق عدم وجود عيوب تصنيعية كالشقوق أو الثقوب الرملية الزائدة التي تؤثر على كفاءة التشغيل.
لزيادة نعومة وجودة سطح الورق الناتج، يجب صقل السطح الخارجي لـأسطوانة السخان للورق الصناعي بدقة فائقة، مع ضمان نعومة السطح الداخلي واتساق سماكة الجدار بالكامل. هذا الإجراء يضمن الاستقرار التشغيلي، التوازن الميكانيكي، وتوزيع الحرارة بشكل موحد على كافة أجزاء الأسطوانة.
المعلمات التقنية الرئيسية لـأسطوانة التجفيف
نموذج | القطر | ضغط | مادة | صلابة | عرض الويب | سمك الجدار | خشونة | سرعة العمل |
|---|---|---|---|---|---|---|---|---|
1000 | 1000 ملم | 0.3-0.5 الآلام والكروب الذهنية | إتش تي250-300 | 190-240HB | 1350-5000 ملم | 18-27 ملم | 0.2-0.4 | 100-800 م/دقيقة |
| 1500 | 1500 ملم | 0.3-0.8 الآلام والكروب الذهنية | 25-32 ملم | |||||
| 1800 | 1800 ملم | 0.3-0.8 الآلام والكروب الذهنية | 28-36 ملم | |||||
| 2000 | 2000 ملم | 0.3-0.8 الآلام والكروب الذهنية | 30-40 ملم | |||||
| 2500 | 2500 ملم | 0.3-0.8 الآلام والكروب الذهنية | 32-47 ملم | |||||
| 3000 | 3000 ملم | 0.3-0.8 الآلام والكروب الذهنية | 37-56 ملم | |||||
| 3660 | 3660 ملم | 0.3-0.8 الآلام والكروب الذهنية | 40-65 ملم | |||||
| 3680 | 3680 ملم | 0.3-0.8 الآلام والكروب الذهنية | 40-65 ملم |
مبدأ عمل التجفيف في أسطوانة تجفيف الورق:
يدخل البخار المشبع عبر وصلات التوصيل إلى الجزء الداخلي من أسطوانة السخان للورق الصناعي، حيث يتكثف ويطلق كميات كبيرة من الحرارة، مما يرفع درجة حرارة جسم الأسطوانة بالكامل. نتيجة لذلك، يتم تسخين وتجفيف الورق المار على السطح الخارجي للأسطوانة، وتنتقل الحرارة مباشرة إلى الورق عن طريق التلامس المباشر بين سطح الأسطوانة الجاف وطبقة الورق.
بعد إطلاق البخار للحرارة اللازمة وانتهاء عملية التكثف، تنتج كميات كبيرة من المياه المتكثفة داخل التجويف الداخلي. ومع دوران أسطوانة التجفيف بسرعة تشغيل، تلتصق المياه المتكثفة بالجدار الداخلي بفعل قوى الطرد المركزي، مكونة طبقة مائية حلزونية عند السرعات العالية، وهذا يعيق كفاءة انتقال الحرارة إلى السطح الخارجي للأسطوانة ويقلل من أداء التجفيف.
لهذا السبب، يلزم وجود نظام سيفون متخصص لتصريف المياه المتكثفة في الوقت المناسب لضمان استمرار الكفاءة. وعند التشغيل بسرعات منخفضة، لا تتشكل الطبقة المائية الحلزونية، لكن المياه المتكثفة تظل تتراكم وتنتشر داخل أسطوانة تجفيف الورق، مما يستوجب الصرف الدوري المستمر.
