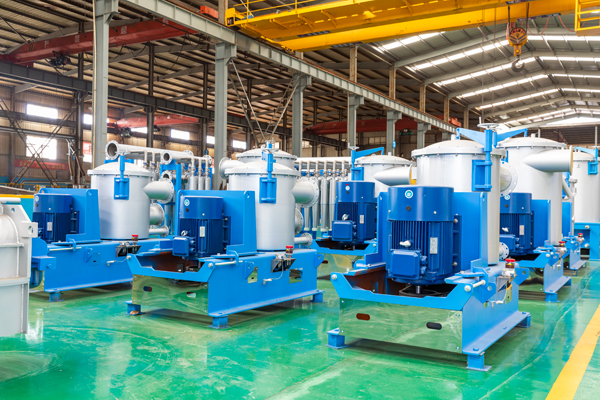

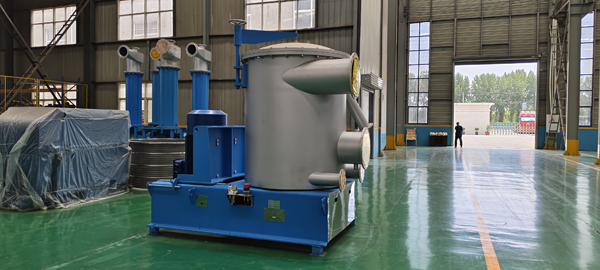

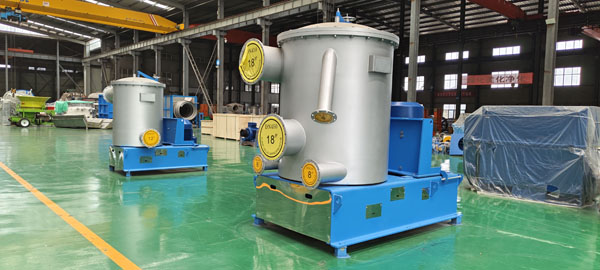

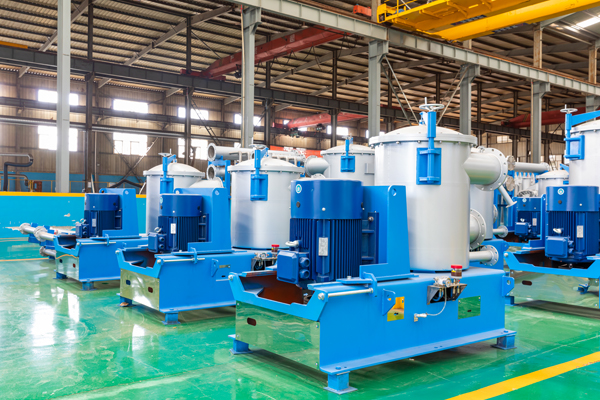

شاشة ضغط آلة الورق في صناعة الورق
0.3/0.6/1/1.5/2/3/4
شاشة ضغط التدفق الداخلي/شاشة ضغط التدفق الخارجي/شاشة ضغط التدفق العلوي
توصيل
EXW,FOB,CFR,CIF
من أجل الحد الأدنى
1 جلس
القدرة على التوريد
80جلس / الشهر
المكان الأصلي للإنتاج
الصين
فترة التخزين
10نيسان
كمية
US $4000.00 - US $40000.00 / جلس
وظيفة شاشة ضغط اللب في صناعة الورق
تعتبر شاشة الضغط مهمة جدًا لصنع اللب وتنقيته، وتتمثل وظيفتها الأساسية في:
1. غربلة الألياف: يتم فصل ألياف اللب المؤهلة عن الشوائب الكبيرة مثل رقائق الخشب غير المتحللة وحزم الألياف لضمان تجانس اللب
2. إزالة الشوائب: قم بتصفية الشوائب الصلبة مثل نشارة المعادن والرمل والحصى والجزيئات البلاستيكية وما إلى ذلك في اللب
3. تصنيف اللب: يتم التصنيف وفقًا لطول الألياف لتلبية متطلبات الورق المختلفة، مع الحفاظ على تركيز اللب ومعدل التدفق المستقر.
1. غربلة الألياف: يتم فصل ألياف اللب المؤهلة عن الشوائب الكبيرة مثل رقائق الخشب غير المتحللة وحزم الألياف لضمان تجانس اللب
2. إزالة الشوائب: قم بتصفية الشوائب الصلبة مثل نشارة المعادن والرمل والحصى والجزيئات البلاستيكية وما إلى ذلك في اللب
3. تصنيف اللب: يتم التصنيف وفقًا لطول الألياف لتلبية متطلبات الورق المختلفة، مع الحفاظ على تركيز اللب ومعدل التدفق المستقر.
مبدأ عمل شاشة الضغط في صناعة الورق
على أساس"فرق الضغط + قوة الطرد المركزي"
1. يتم تغذية اللب إلى حجرة غربال الضغط من جانب أو أسفل غربال الضغط عند ضغط يتراوح بين 0.2-0.6MPa؛
2. يدور العضو الدوار بسرعة عالية (500-1500r/min)، مما يولد قوة طرد مركزي ومنطقة ضغط سلبي: دفع الألياف المؤهلة نحو سطح أسطوانة غربال الضغط، ودخول منطقة اللب المقبولة داخل أسطوانة غربال الضغط من خلال فتحات (أو شقوق) الغربال. في نفس الوقت، قم بتوليد تيارات إيدي لمنع انسداد الثقوب
2. يدور العضو الدوار بسرعة عالية (500-1500r/min)، مما يولد قوة طرد مركزي ومنطقة ضغط سلبي: دفع الألياف المؤهلة نحو سطح أسطوانة غربال الضغط، ودخول منطقة اللب المقبولة داخل أسطوانة غربال الضغط من خلال فتحات (أو شقوق) الغربال. في نفس الوقت، قم بتوليد تيارات إيدي لمنع انسداد الثقوب
3. يتم تفريغ الشوائب الكبيرة وحزم الألياف الخشنة التي لم تمر عبر فتحات غربال الضغط من منفذ تفريغ الخبث الموجود أسفل غربال الضغط تحت تأثير الجاذبية وقوة الطرد المركزي (معدل تفريغ الخبث هو 1% -5%)
4. يتم نقل اللب المؤهل إلى صندوق الرأس.
4. يتم نقل اللب المؤهل إلى صندوق الرأس.
هيكل شاشة ضغط اللب في صناعة الورق
شاشة الضغط في صناعة الورق هي عبارة عن شكل أسطواني مغلق، وتشمل 7 أجزاء:
1. جسم شاشة ضغط اللب
- المادة: الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، تحمل الضغط 0.8-1.0MPa
- الوظيفة: ختم اللب، تحمل الضغط، مع مدخل التغذية، قبول مخرج اللب، ورفض مخرج اللب.
2. أسطوانة غربلة ضغط اللب (مكون الترشيح)
- المادة: فولاذ مقاوم للصدأ 304/316L، سبيكة
- المواصفات: قطر فتحة شاشة الضغط 0.8-3.0 مم أو عرض الشق 0.15-0.5 مم، منطقة الفحص 0.3-6.4 ㎡.
3. الدوار لشاشة ضغط اللب في صناعة الورق
- تتكون من أكمام وشفرات عمود (3-8 قطع)، مع وجود فجوة 0.5-2.0 مم بين الشفرات والسطح الداخلي لأسطوانة غربال الضغط
- الوظيفة: الدوران عالي السرعة يولد قوة الطرد المركزي والتيارات الدوامة، مما يؤدي إلى تدفق اللب
4. نظام نقل شاشة الضغط في صناعة الورق
- بما في ذلك المحركات والوصلات والمخفضات وأعمدة القيادة
5. المحامل وأجهزة الختم
- محامل مجهزة بأنظمة التشحيم والتبريد
- تستخدم شاشة الضغط في صناعة الورق الختم الميكانيكي وختم الزيت، ووسيلة الختم هي الماء أو زيت التشحيم.
شاشة الضغط في صناعة الورق هي عبارة عن شكل أسطواني مغلق، وتشمل 7 أجزاء:
1. جسم شاشة ضغط اللب
- المادة: الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، تحمل الضغط 0.8-1.0MPa
- الوظيفة: ختم اللب، تحمل الضغط، مع مدخل التغذية، قبول مخرج اللب، ورفض مخرج اللب.
2. أسطوانة غربلة ضغط اللب (مكون الترشيح)
- المادة: فولاذ مقاوم للصدأ 304/316L، سبيكة
- المواصفات: قطر فتحة شاشة الضغط 0.8-3.0 مم أو عرض الشق 0.15-0.5 مم، منطقة الفحص 0.3-6.4 ㎡.
3. الدوار لشاشة ضغط اللب في صناعة الورق
- تتكون من أكمام وشفرات عمود (3-8 قطع)، مع وجود فجوة 0.5-2.0 مم بين الشفرات والسطح الداخلي لأسطوانة غربال الضغط
- الوظيفة: الدوران عالي السرعة يولد قوة الطرد المركزي والتيارات الدوامة، مما يؤدي إلى تدفق اللب
4. نظام نقل شاشة الضغط في صناعة الورق
- بما في ذلك المحركات والوصلات والمخفضات وأعمدة القيادة
5. المحامل وأجهزة الختم
- محامل مجهزة بأنظمة التشحيم والتبريد
- تستخدم شاشة الضغط في صناعة الورق الختم الميكانيكي وختم الزيت، ووسيلة الختم هي الماء أو زيت التشحيم.
6. التغذية/التفريغ/تفريغ الخبث لشاشة ضغط اللب في صناعة الورق
- أنبوب التغذية: صمام يتحكم في ضغط التغذية ومعدل تدفق اللب
- قبول مدخل اللب: متصل بصندوق الرأس، مع جهاز استشعار التركيز
-رفض مخرج اللب: يقوم الصمام بضبط معدل تفريغ الخبث.
7. مستشعر الضغط/درجة الحرارة وقاعدة ممتص الصدمات لشاشة ضغط اللب في صناعة الورق
- أنبوب التغذية: صمام يتحكم في ضغط التغذية ومعدل تدفق اللب
- قبول مدخل اللب: متصل بصندوق الرأس، مع جهاز استشعار التركيز
-رفض مخرج اللب: يقوم الصمام بضبط معدل تفريغ الخبث.
7. مستشعر الضغط/درجة الحرارة وقاعدة ممتص الصدمات لشاشة ضغط اللب في صناعة الورق
أنواع مختلفة من شاشة ضغط اللب في صناعة الورق
| ميزة | |
تدفق شاشة الضغط | 1. يتدفق اللب من خارج أسطوانة غربلة الضغط، داخل أسطوانة الغربلة يتم قبول منطقة اللب 2. يقع الدوار داخل أسطوانة الغربلة، مع وجود فجوة تبلغ 0.5-1.5 مم بين الشفرات والجدار الداخلي لأسطوانة الغربلة 3. يقع مخرج تفريغ الخبث في الجزء السفلي من شاشة الضغط، وينزلق اللب المرفوض إلى أسفل على طول الجزء الخارجي من أسطوانة الغربلة ليتم تفريغه |
تدفق شاشة الضغط | 1. يتدفق اللب من داخل أسطوانة غربلة الضغط، ويتم قبول منطقة اللب خارج أسطوانة الغربلة 2. يقع الدوار داخل أسطوانة الغربلة، مع وجود فجوة بـ 1.0-2.0mm بين الشفرات والجدار الداخلي لأسطوانة الغربلة 3. يقع مخرج اللب المرفوض في الجزء السفلي من شاشة الضغط، ويتم تفريغ اللب المرفوض مباشرة من داخل أسطوانة الغربلة |
التدفق الصاعد شاشة الضغط | 1. يتم تغذية اللب من أسفل غربال الضغط ويتدفق للأعلى عبر أسطوانة الغربال 2. أسطوانة غربلة الضغط مخروطية الشكل، والدوار موازي للسطح المخروطي لأسطوانة الغربلة 3. يقع مخرج اللب المقبول في الجزء العلوي من شاشة الضغط، ويقع مخرج اللب الرافض في الجانب السفلي |
