آلة صنع ورق المرحاض
1880
خط إنتاج آلة تصنيع ورق التواليت المواد الخام: ورق النفايات، السليلوز الأبيض أو البني، اللب البكر، الخشب، الخيزران ورق الإخراج: ورق التواليت، ورق المناديل، ورق مناديل الوجه، ورق المطبخ إلخ عرض الورق: 1880 مم وزن الورق: 13-40 جم / م 2 سرعة العمل: 100-300 م / دقيقة السعة: 5-20 طن / يوم
توصيل
EXW,FOB,CFR,CIF
من أجل الحد الأدنى
1 جلس
القدرة على التوريد
60جلس / عام
المكان الأصلي للإنتاج
الصين
فترة التخزين
40نيسان
نموذج
كمية
US $40000.00 - US $400000.00 / جلس
وصف آلة صنع ورق المرحاض
آلة صنع ورق المرحاض هي جهاز تصنيع ورق متخصص يجمع بين نظام تحضير اللب ونظام تشكيل الورق.
ونظرًا لكونها خطًا إنتاجًا متعدد الاستخدامات، فإن آلة صنع المناشير الورقية هذه يمكنها إنتاج لفات الورق الأولية لكل من ورق المرحاض والمناشير الورقية.
تستخدم المادة الخام كالنفايات الورقية والخشب وبقايا القصب، والتي تمر بعمليات سحق اللب وتنقيحه وتجهيزه، ثم يتم إكمال عملية تشكيل الورق والضغط والتجفيف واللف على خط إنتاج ورق المرحاض.
المواصفات الفنية لآلة صنع المناشير الورقية
1 | نموذج | آلة صنع ورق المرحاض 1880 |
2 | ورق الإخراج | ورق التواليت |
3 | سعة | 5-8 طن/يوم |
4 | صافي عرض الورق | 1880 ملم |
5 | وزن الورق الناتج | 13-40 جم/م2 |
6 | قطر المجفف | 2500 ملم |
7 | سرعة العمل | 100-200 م/دقيقة |
8 | المقياس | 2800 ملم |
9 | القيادة والسيطرة | التيار المتردد، تحويل التردد، محرك القسم |
المواد الخام لخط إنتاج ورق المرحاض
I. مبدأ العمل
المبدأ الأساسي لعمل آلة صنع ورق المرحاض هو تشتيت الألياف وإزالة المياه وتشكيل الورق ثم تجفيفه وتثبيته.أولاً، يقوم نظام تحضير اللب بتفكيك المواد الخام الصلبة إلى لب متجانس بتركيز محدد، وإزالة الشوائب والألياف الخشنة.ثم يتم إدخال اللب المجهز إلى آلة صنع ورق المرحاض، حيث يتشكل نسيج ورق رطب على الجزء الشبكي.يتم إزالة المزيد من المياه في قسم الضغط، ثم إزالة الرطوبة المتبقية عن طريق التجفيف على أسطوانات التجفيف، وفي النهاية يتم لف الورق إلى لفات.وبما أن هذا خط إنتاج ورق المرحاض متعدد الاستخدامات، فإن آلة صنع المناشير الورقية تنتج الورق الأولي لتصنيع كل من المناشير الورقية وورق المرحاض لاحقًا.تعمل العملية بأكملها على آلة صنع ورق المرحاض بشكل مستمر ومؤتمت.
II. سير الإنتاج الكامل
1. عملية تحضير اللب
سحق اللب: يتم إدخال النفايات الورقية وألواح اللب إلى مطحنة مائية، حيث يتم فصل الألياف لتكوين اللب الأولي لـ آلة صنع ورق المرحاض.
التنقية والترشيح: يتم إزالة الشوائب كالبلاستيك والرمل والحبر باستخدام غربال ضاغط وأجهزة تنقية، لضمان نقاء اللب لـ آلة صنع المناشير الورقية.
طحن اللب: يتم معالجة الألياف في مطحنة لزيادة قدرتها على الالتصاق، مما يضمن قوة ونعومة الورق المصنع على خط إنتاج ورق المرحاض.
ضبط التركيز: يتم ضبط تركيز اللب إلى 0.3–1.3% لتوزيع الألياف بشكل متجانس وفق متطلبات التشكيل على آلة صنع ورق المرحاض.
2. عملية تشكيل الورق
التشكيل على الشبكة: يتم رش اللب المخفف بالتساوي عبر صندوق الرأس الخاص بـ آلة صنع ورق المرحاض على الشبكة، حيث يتشكل نسيج ورق رطب بفعل الجاذبية والترشيح الفراغي.
إزالة المياه بالضغط: يدخل النسيج الرطب قسم الضغط في آلة صنع المناشير الورقية، مما يقلل من نسبة الرطوبة ويقوي بنية الورق.
التجفيف على الأسطوانات: يتم تجفيف الورق على أسطوانات البخار في خط إنتاج ورق المرحاض حتى الوصول إلى درجة جفاف مطلوبة.
لف المنتج النهائي: يمر الورق المجفف بمرحلة معالجة السطح لزيادة نعومته، ثم يلف إلى لفات كبيرة على جهاز اللف الخاص بـ آلة صنع ورق المرحاض.
1. عملية تحضير اللب
سحق اللب: يتم إدخال النفايات الورقية وألواح اللب إلى مطحنة مائية، حيث يتم فصل الألياف لتكوين اللب الأولي لـ آلة صنع ورق المرحاض.
التنقية والترشيح: يتم إزالة الشوائب كالبلاستيك والرمل والحبر باستخدام غربال ضاغط وأجهزة تنقية، لضمان نقاء اللب لـ آلة صنع المناشير الورقية.
طحن اللب: يتم معالجة الألياف في مطحنة لزيادة قدرتها على الالتصاق، مما يضمن قوة ونعومة الورق المصنع على خط إنتاج ورق المرحاض.
ضبط التركيز: يتم ضبط تركيز اللب إلى 0.3–1.3% لتوزيع الألياف بشكل متجانس وفق متطلبات التشكيل على آلة صنع ورق المرحاض.
2. عملية تشكيل الورق
التشكيل على الشبكة: يتم رش اللب المخفف بالتساوي عبر صندوق الرأس الخاص بـ آلة صنع ورق المرحاض على الشبكة، حيث يتشكل نسيج ورق رطب بفعل الجاذبية والترشيح الفراغي.
إزالة المياه بالضغط: يدخل النسيج الرطب قسم الضغط في آلة صنع المناشير الورقية، مما يقلل من نسبة الرطوبة ويقوي بنية الورق.
التجفيف على الأسطوانات: يتم تجفيف الورق على أسطوانات البخار في خط إنتاج ورق المرحاض حتى الوصول إلى درجة جفاف مطلوبة.
لف المنتج النهائي: يمر الورق المجفف بمرحلة معالجة السطح لزيادة نعومته، ثم يلف إلى لفات كبيرة على جهاز اللف الخاص بـ آلة صنع ورق المرحاض.

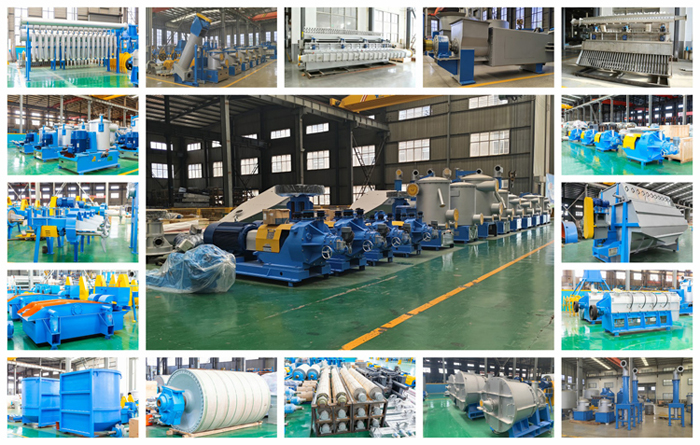

III. مكونات آلة صنع ورق المرحاض
1. جزء نظام تحضير اللب
مطحنة مائية/جهاز تنقية عالي التركيز ، غربال ضاغط/مطحنة ثنائية الأقراص/خزان مزج ، جهاز ضبط تركيز اللب
2. الجزء الرئيسي لجهاز تصنيع الورق
صندوق الرأس (نظام إدخال اللب)/الجزء الشبكي (تشكيل النسيج الرطب)/قسم الضغط (إزالة المياه ميكانيكيًا)/قسم التجفيف (تجفيف بالبخار)/جهاز معالجة السطح/جهاز اللف
3. الأنظمة المساعدة
نظام تسخين بالبخار/نظام إعادة تدوير المياه البيضاء ومعالجة المياه العادمة/نظام التحكم الكهربائي الآلي/نظام الدفع والشد
مطحنة مائية/جهاز تنقية عالي التركيز ، غربال ضاغط/مطحنة ثنائية الأقراص/خزان مزج ، جهاز ضبط تركيز اللب
2. الجزء الرئيسي لجهاز تصنيع الورق
صندوق الرأس (نظام إدخال اللب)/الجزء الشبكي (تشكيل النسيج الرطب)/قسم الضغط (إزالة المياه ميكانيكيًا)/قسم التجفيف (تجفيف بالبخار)/جهاز معالجة السطح/جهاز اللف
3. الأنظمة المساعدة
نظام تسخين بالبخار/نظام إعادة تدوير المياه البيضاء ومعالجة المياه العادمة/نظام التحكم الكهربائي الآلي/نظام الدفع والشد
IV. شرح قطع الغيار لآلة صنع المناشير الورقية
أسطوانة التجفيف لـ آلة صنع ورق المرحاض
إنها وعاء يعمل تحت الضغط ويستخدم لتجفيف الورق على آلة صنع ورق المرحاض.
المواصفات الفنية لأسطوانة التجفيف لـ آلة صنع ورق المرحاض
نموذج | القطر | ضغط | مادة | صلابة | عرض الويب | سمك الجدار | خشونة | سرعة العمل |
1500 | 1500 ملم | 0.3-0.8 ميجا باسكال | HT250-300 | 190-240HB | 1350-5000 ملم | 25-32 ملم | 0.2-0.4 | 100-800 م/دقيقة |
1800 | 1800 ملم | 0.3-0.8 ميجا باسكال | HT250-300 | 190-240HB | 1350-5000 ملم | 28-36 ملم | 0.2-0.4 | 100-800 م/دقيقة |
2000 | 2000 ملم | 0.3-0.8 ميجا باسكال | HT250-300 | 190-240HB | 1350-5000 ملم | 30-40 ملم | 0.2-0.4 | 100-800 م/دقيقة |
2500 | 2500 ملم | 0.3-0.8 ميجا باسكال | HT250-300 | 190-240HB | 1350-5000 ملم | 32-47 ملم | 0.2-0.4 | 100-800 م/دقيقة |
3000 | 3000 ملم | 0.3-0.8 ميجا باسكال | HT250-300 | 190-240HB | 1350-5000 ملم | 37-56 ملم | 0.2-0.4 | 100-800 م/دقيقة |

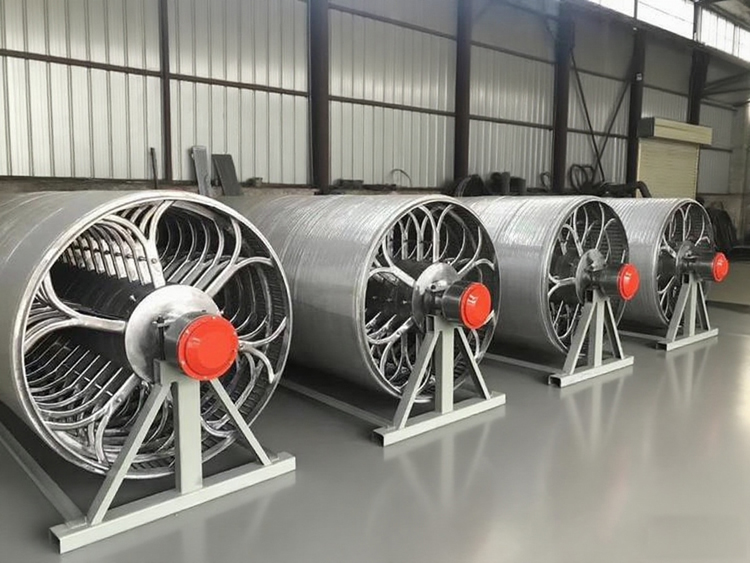

القالب الأسطواني لآلة صنع ورق المرحاض
يتكون قالب آلة صنع ورق المرحاض الأسطواني من محاور وشبكات ومسامح وحشوات.
يتميز قالب آلة صنع المناشير الورقية الأسطواني بخفته ومقاومته للتآكل وانخفاض استهلاك الطاقة.
المواصفات الفنية للقالب الأسطواني لخط إنتاج ورق المرحاض
| القطر | نطاق عرض الوجه | تناسب عرض الورق |
| 1000 ملم | 1000-5000 ملم | 1092/1575/1760/1880/ 2400/2800/3200/3600 ملم |
| 1250 ملم | ||
| 1500 ملم | ||
| 1800 ملم | ||
| 2000 ملم |

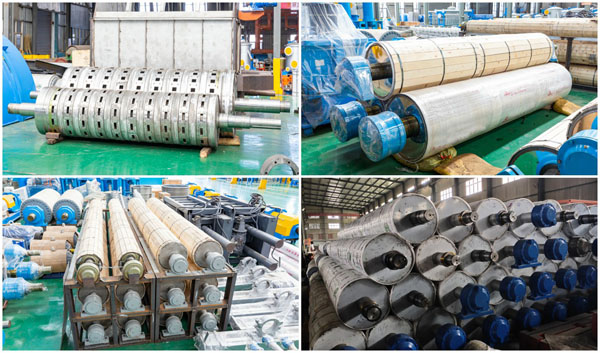

قطع غيار أخرى لآلة صنع ورق المرحاض الصغيرة
مطحنة مائية ، غربال اهتزازي ، صندوق رأس ، فاصل رمل ، مطحنة شحذ وغيرها لـ آلة صنع المناشير الورقية.
بكرات تغليف وبكرات ضغط وبكرات خلفية وبكرات لف وبكرات شعر وغيرها لـ خط إنتاج ورق المرحاض.
